Anwendung:
Anwendung im Werkzeug-und Formenbau
KBR Multi-Funktionen:
Bohren + Fräsen + Gewindeschneiden + Gewindefräsen + BTA
Servospindelmotor
CNC Drehtisch
Werkzeugwechsler für 24 Werkzeuge
Technische Daten:
| Maschinentyp | KBR1000 | KBR1300 | KBR1600 | |||
| Tiefbohrdurchmesser (mm) | φ3-φ30 | φ3-φ30 | 3-38 (Drill) / 18-80 (BTA) | |||
| Bohrtiefe (mm) | 1.000 | 1.300 | 1.600 | |||
| Spindeldrehzahl (rpm.) | 6.000 | 6.000 | 6.000 | |||
Spindelleistung (KW) | Spindelleistung | 7,5/11 (30 min) | 7,5/11 (30 min) | 11/15 (30 min) | ||
| Fräsleistung | 11/15 (30 min) | 11/15 (30 min) | 18,5/22 (30 min) | |||

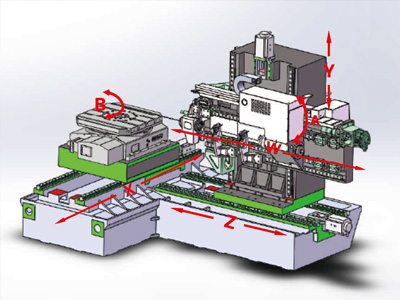

| X-Achse Tisch quer (mm) | 1.000 | 1.500 | 2.000 | 2.000 | 3.000 | |
| Y-Achse Bohreinheit vertikal (mm) | 1.000 | 1.200 | 1.500 | 1.200 | 1.500 | |
| Z-Achse, Turm (längs) (mm) | 800 | 1.000 | 1.000 | |||
| B-Achse (Umdrehungen/min) (r/min) | 2,7 | 2,7 | 2,3 | |||
| A-Achse: Tiefbohreinheit schwenkbar (Option) | +20 ° ~- 30 ° | |||||
| Tischgröße (mm) | 1.000x1.000 | 1.800x1.500 | 2.000x1.600 | 2.000x1.600 | 2.400x1.800 | |
| Tischbelastung (t) | 5 | 15 | 30 | |||
| Gewicht (t) | 20 | 25 | 30 | 35 | 37 | |
| CNC Steuerung | SIEMENS / FANUC / Others | |||||
