• Bohrtiefe bis 2.000 mm

• Bohr- Ø : 3 ~ 38 mm

• Tischbelastung bis 19.000 kg

kb-6

Technische Daten:

Maschinentyp	KB600	KB1000	KB1300	KB1600	KB1600H	KB2000
Tiefbohrdurchmesser (mm)	φ3-φ25	φ3-φ30	φ3-φ30	φ3-φ30	φ3-φ38	φ3-φ38 (Drill) φ20-φ80 (BTA)
Tischfläche (mm)	830x600	1.160x900	1.500x900	1.700x1.000	2.300x1.450	2300x1.450
X-Achse, Tisch quer (mm)	600	1.000	1.300	1.600	2.200	2.200
Y-Achse, Bohreinheit vertikal (mm)	600	1.000	1.000	1.000	1.150 (opt1.500)	1.200
Z-Achse, Tiefbohrachse (mm)	600	1.000	1.300	1.600	1.600	2.000
Spindeldrehzahl (rpm.)	6.000 (opt8.000)	6.000 (opt8.000)	6.000 (opt8.000)	6.000 (opt8.000)	6.000	6.000
Kühlmitteldruck (Bar)	1-80	1-80	1-80	1-80	1-80	1-80
Tischbelastung (kg)	5.000	9.000	11.000	12.000	11.000	19.000
Maschinengewicht (t)	7	11	13	14	19	19
CNC Steuerung	SYNTEC/FANUC/SIEMENS

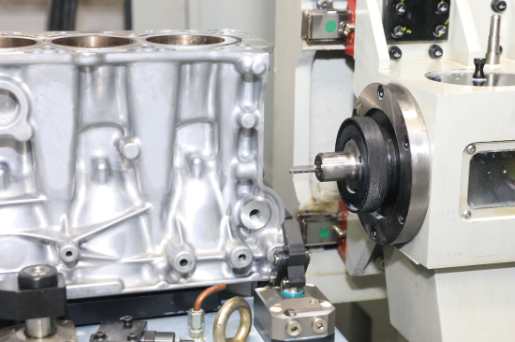

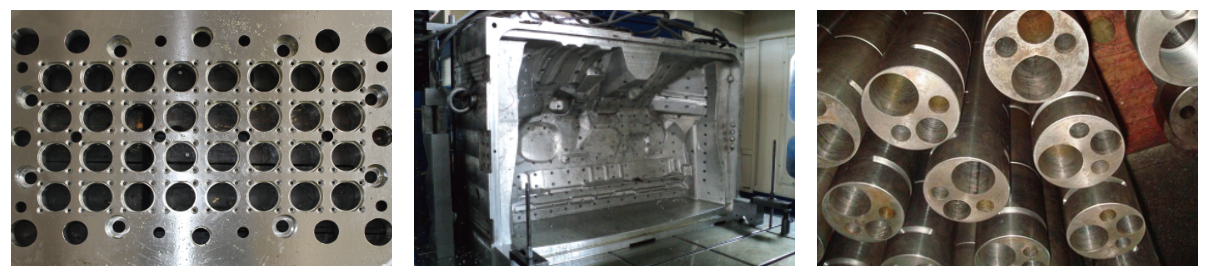

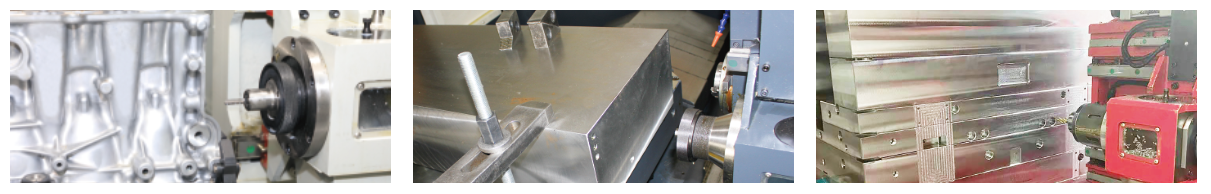

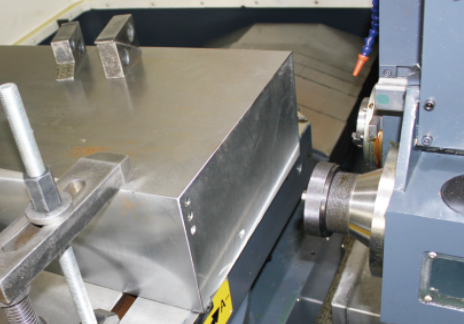

Werkstück-Beispiele:

Maschinenart	KB600	KB1000	KB1300	KB1600	KB1600H	KB2000
Bohrdurchmesser (mm)	φ3-φ25	φ3-φ30	φ3-φ30	φ3-φ30	φ3-φ38	φ3-φ38 (Bohrer) φ20-φ80 (bta)
Tabellengröße (mm)	830x600	1160x900	1500x900	1700x1000	2300x1450	2300x1450
X-Achse Table Cross Travel (MM)	600	1000	1300	1600	2200	2200
Y-Achse-Bohreinheit vertikal (mm)	600	1000	1000	1000	1150 (opt1500)	1200
Z-Achse Bohrtiefe Max (MM)	600	1000	1300	1600	1600	2000
Spindelgeschwindigkeit (Drehzahl)	6000 (opt8000)	6000 (opt8000)	6000 (opt8000)	6000 (opt8000)	6000	6000
Kühlmitteldruck (MPA)	1-8	1-8	1-8	1-8	1-8	1-8
Tabellenlast (t)	5	9	11	12	11	19
Maschinengewicht (t)	7	11	13	14	19	19
CNC -Kontrolle	Syntec/Fanuc/Siemens
